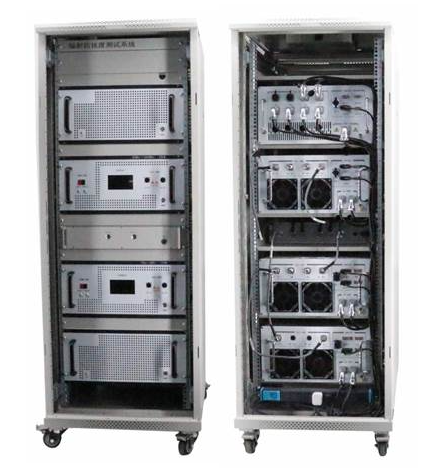

IEC61000-4-3功率放大器整系列

满足3米3V校准5.4V，10V校准18V场强测试满足3dB线性指标
人机交互，友好大方
设计合理，外形美观
质量可靠，使用方便

专业EMC功率放大器解决方案

一、功放系列型号

型号	频率 MHz	输出功率 Min (Past) dBm	输出功率 Typ（P-1） dBm	增益 Min dB	平坦度 Typ dB	输出驻波 Typ	输入驻波 Typ	尺寸长宽高 mmmmmm
LDPA80M1G250	80-1000	54.0	53.0	54.0	±4.0	5.0	2.0	480550225
LDPA1G6G100	1000-6000	50.0	48.0	50.0	±4.5	4.0	2.0	480550225
LDSPDTDC6G200-3	80-6000	53.0	---	---	±1.0	---	2.0	480550225

二、技术指标
1、型号：LDPA80M1G250

Operating Specifications(技术指标说明）
Parameter（参数）	Min	Typ	Max	Units（单位）
Frequency（频率）	80.0	---	1000.0	MHz
Avg Output PowerPast（输出饱和功率）	250	---	---	Watts
Avg Output Power P-1（输出线性功率）	200	---	---	Watts
Gain（增益）	54	---	---	dB
Power In（输入功率）	---	---	3	dBm
Supply Voltage(供电电压AC）	198	---	240	V
Supply Power(供电功率AC）	---	---	1500	W
Gain Flatness(增益平坦度）	---	±4.0	---	dB
Harmonic(二次谐波)@P1dB	---	-20	---	dBc
Spurious(杂散)	---	-50	---	dBc
Storage Temp（储存温度）	-20	---	60	℃
Case Oper Temp（工作温度）	0	---	40	℃
Input VSWR（输入驻波）	---	2.0	---
Output VSWR（输出驻波）	---	5.0	---
Nominal impedance(标称阻抗)	---	50	---	Ω
Amplifier Safeguard Temp（功率放大器温度保护）	60	---	---	℃
Safeguard Power In（输入信号保护）	---	---	3	dBm
Connector（连接器）	RFin:N-F,RFout:N-F，FWD:N-F,RVE:N-F（接头在后面板）
Dimension（尺寸）	5U19英寸机箱约（480×550×225mm）
Control system（控制）	网口/GPIB
Remarks（备注）
Remarks（备注）

2、型号：LDPA1G6G100

Operating Specifications(技术指标说明）
Parameter（参数）	Min	Typ	Max	Units（单位）
Frequency（频率）	1.0	---	6.0	GHz
Avg Output PowerPast（输出饱和功率）	100.0	---	---	Watts
Avg Output Power P-1（输出线性功率）	60.0	---	---	Watts
Gain（增益）	50.0	---	---	dB
Power In（输入功率）	---	---	3	dBm
Supply Voltage(供电电压AC）	198	---	240	V
Supply Power(供电功率AC）	---	---	1600	W
Gain Flatness(增益平坦度）	---	±4.5	---	dB
Harmonic(二次谐波)@P1dB	---	-20	---	dBc
Spurious(杂散)	---	-50	---	dBc
Storage Temp（储存温度）	-20	---	60	℃
Case Oper Temp（工作温度）	0	---	40	℃
Input VSWR（输入驻波）	---	2.0	---
Output VSWR（输出驻波）	---	4.0	---
Nominal impedance(标称阻抗)	---	50	---	Ω
Amplifier Safeguard Temp（功率放大器温度保护）	60	---	---	℃
Safeguard Power In（输入信号保护）	---	---	3	dBm
Connector（连接器）	RFin:N-F,RFout:N-F，FWD:N-F,RVE:N-F（接头在后面板）
Dimension（尺寸）	10U19英寸机箱约（480×550×440mm）
Control system（控制）	网口
Remarks（备注）
Remarks（备注）

三、可选配件

选项	描述	是否付费	选项	备注
+A	输入，输出接口在前面板	标配可选
+B	输入，输出接口在后面板	标配可选		默认后面板
+C	安全锁（dB15)	标配可选
+D	提供正反向耦合端口	需付费可选
+E	增益，功率可调节	需付费可选
+F	通信端口可选：网口，GPIB	标配可选		默认网口

四、附件

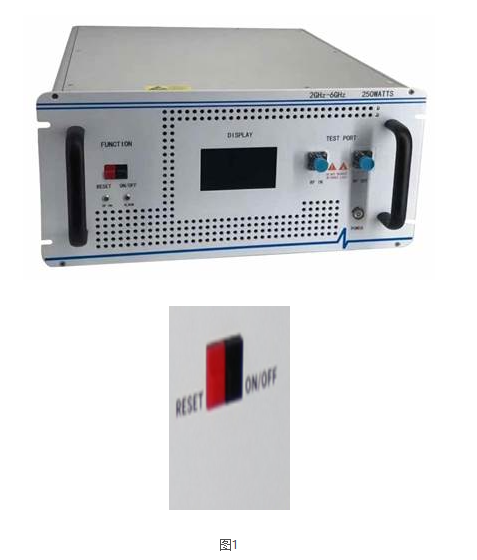

1）前面板定义（图1所示意）

（1）RFIN：信号输入端口
（2）RFOUT：信号输出端口
（3）DISPLAY：显示屏显示相关状态，比如激励，功率，温度，驻波，频段切换等
（4）FUNCTION：信号控制，主要是复位和信号开关
RESET:复位键和信号开关键两个功能。当功放初始状态时，按下此键，功率放大器正常工作;当功率放大器功激励，温度，驻波保护时，按下此键，功率放大器正常工作;信号开关，在正常工作时按下此键功率放大器不工作，再次按下此键时，功率放大器正常工作。
ON/OFF:信号开关，按下此键，功率放大器停止工作，再次按下此键功率放大器开始工作
（5）POWER:电源开关;按下电源开启，再按下电源断开

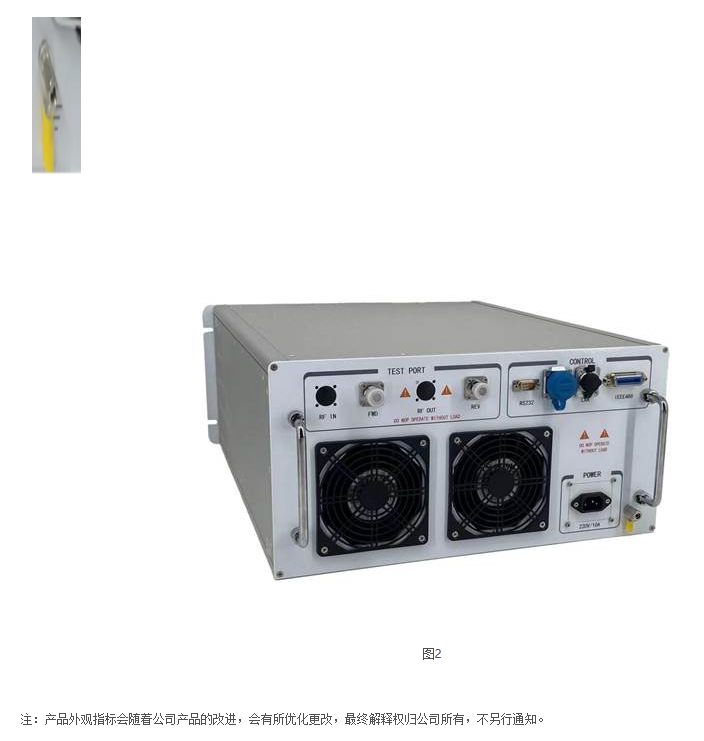

2）后面板定义(示意图2所示意)
（1）RFIN：信号输入端口（备用端口）
（2）RFOUT：信号输出端口（备用端口）
（3）FWD：正向检测端口
（4）REV：反向检测端口
（5）LAN：网口通信
（6）AC220±10V：电源插座。
（7)整机接地端口
